उत्पादन मापदंड
|
पॅरामीटर |
पुरवठा व्होल्टेज 3.3V |
टिप्पणी |
|
वारंवारता श्रेणी |
10 ~ 52MHz |
-- |
|
वारंवारता सहिष्णुता |
±1.0ppm |
प्रारंभिक टोल. @+25 डिग्री |
|
वारंवारता स्थिरता |
±0.1ppm; ±0.25ppm; 0.28ppm; ±0.5ppm; ±1ppm |
टेबल खालील टिप पहा |
|
ऑपरेटिंग तापमान श्रेणी |
-10 ते +70 अंश / -30 ते +85 अंश / -40 ते +85 अंश |
वरील स्थिरतेच्या संयोजनात. |
|
दर वर्षी वृद्धत्व |
±1.0ppm |
@+25 डिग्री |
|
नियंत्रण व्होल्टेज श्रेणी Vc |
0.5 ~ 2.5VDc |
पिन 1 वर व्होल्टेज |
|
वारंवारता खेचण्याची श्रेणी |
±5.0ppm |
जास्त नियंत्रण व्होल्टेज |
|
आउटपुट वेव्हफॉर्म |
HCMOS किंवा क्लिप्ड सिनेवेव्ह |
-- |
|
आउटपुट लोड |
15pF; 10kΩ/10pF |
-- |
|
आउटपुट व्होल्टेज पातळी |
0.33/2.97V; 0.8Vpp |
|
|
फेज आवाज (उदाहरणार्थ 19.2MHz) |
-120dBc/Hz / -140dBc/Hz / -148dBc/Hz |
@100Hz / @1kHz / @10kHz |
|
फेज जिटर RMS |
<1ps |
12kHz पेक्षा कमी किंवा Fj पेक्षा कमी किंवा 20MHz पेक्षा कमी |
|
वर्तमान पुरवठा |
3.5mA; 6mA |
|
|
टीप:वारंवारता स्थिरता म्हणजे +25 अंशाच्या संदर्भात तापमान श्रेणीवरील वारंवारता विचलन |
||
उत्पादन वैशिष्ट्ये

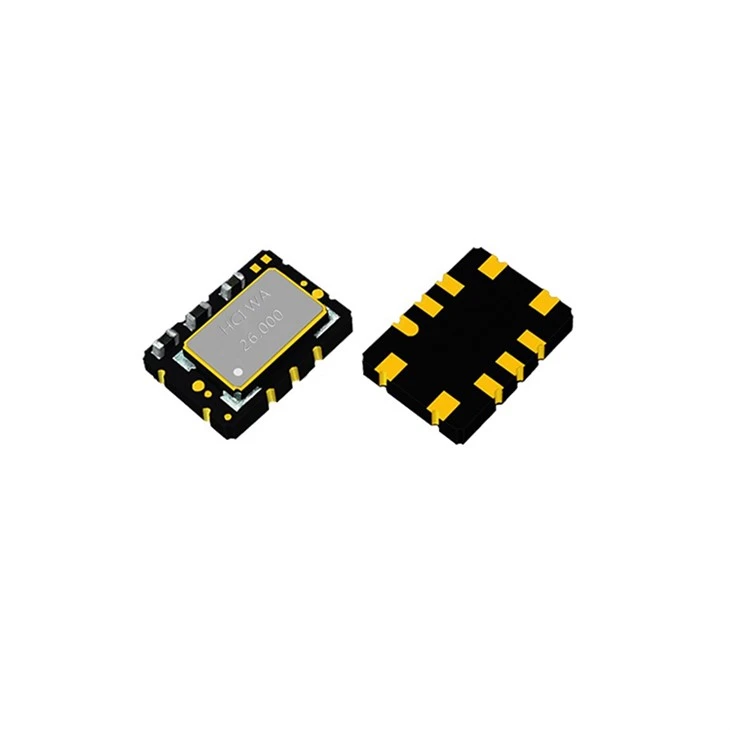

■ लहान आकारमान 7.0×5.0×1.4 10 सोल्डर पॅडसह
■ तापमान श्रेणीवर घट्ट स्थिरता
■ व्होल्टेज कंट्रोल फंक्शन सहिष्णुतेची भरपाई करण्यास अनुमती देते
■ RoHS अनुरूप, लीड-विनामूल्य, हॅलोजन-मोफत आणि पोहोच अनुरूप
अर्ज
- CMOS VCTCXO ऑसिलेटर 7050 UT75H4 मालिका WiMAX/WLAN/Ethernet, Telecommunication, Mobil applications आणि Base Station मध्ये लागू केली आहे.
उत्पादन फायदे
सुलभ एकत्रीकरणासाठी 10 सोल्डर पॅडसह लहान आकाराचे (7.0×5.0×1.4) वैशिष्ट्ये.
विस्तृत तापमान श्रेणीमध्ये घट्ट वारंवारता स्थिरता देते.
प्रमाणपत्र
CMOS VCTCXO ऑसिलेटर 7050 UT75H4 मालिका RoHS/REACH अनुरूप, LEAD-विनामूल्य, हॅलोजन-विनामूल्य आहे.
वारंवार विचारले जाणारे प्रश्न
Q1: Suzhou Hangjing च्या CMOS VCTCXO Oscillator 7050 UT75H4 मालिकेतील प्रमुख अनुप्रयोग कोणते आहेत?
A: Suzhou Hangjing चे CMOS VCTCXO Oscillator 7050 WiMAX/WLAN/Ethernet, Telecommunication, Mobil ऍप्लिकेशन्स आणि बेस स्टेशनमध्ये लागू केले आहे.
Q2: Suzhou Hangjing च्या CMOS VCTCXO ऑसिलेटर 7050 चे उत्पादन वैशिष्ट्ये काय आहेत?
A: यात 10 सोल्डर पॅडसह 7.0×5.0×1.4 लहान आकारमान आहेत, तापमान श्रेणीवर घट्ट स्थिरता, सहनशीलतेची भरपाई करण्यास अनुमती देणारे व्होल्टेज नियंत्रण कार्य, आणि RoHS अनुरूप, LEAD-मोफत, हॅलोजन-मोफत आणि रीच अनुरूप आहे.
