उत्पादन मापदंड
|
पॅरामीटर |
पुरवठाव्होल्टेज |
टिप्पणी |
||
|
2.5V |
1.8V |
3.3V |
||
|
वारंवारता श्रेणी |
0.137~200MHz |
0.137~200MHz |
0.137~200MHz |
32.768kHz उपलब्ध |
|
वारंवारता स्थिरता |
±20ppm / ±25ppm / ±50ppm |
खाली टीप पहा |
||
|
ऑपरेटिंग तापमान श्रेणी |
-10 ते +60 अंश /-20 ते +75 अंश / -40 ते +85 अंश |
+125 डिग्री पर्यंतचे पर्याय |
||
|
पहिल्या वर्षी वृद्धत्व |
±3ppm |
@+25 डिग्री |
||
|
वर्तमान पुरवठा |
12~15mA |
15~18mA |
16~20mA |
1~40~75MHz @15pF |
|
25mA |
30mA |
35mA |
75~135MHz @15pF पेक्षा जास्त किंवा बरोबर |
|
|
--- |
40mA |
45mA |
135MHz @15pF पेक्षा जास्त किंवा बरोबर |
|
|
आउटपुट वेव्हफॉर्म आणि लोड |
LVC MOS 15pF |
30pF पर्यायी |
||
|
आउटपुट व्होल्टेज पातळी उच्च |
1.62V |
2.25V |
2.97V |
किमान |
|
आउटपुट व्होल्टेज पातळी कमी |
0.18V |
0.25V |
0.33V |
कमाल |
|
उदय आणि पडण्याच्या वेळा |
5ns |
5ns |
5ns |
1~100MHz @10~90% Vcc |
|
3ns |
3ns |
3ns |
Vcc च्या 100MHz @80~90% पेक्षा जास्त किंवा बरोबर |
|
|
सममिती (कर्तव्य चक्र) |
45-55% किंवा 40-60% |
@50% Vcc |
||
|
फेज जिटर RMS |
<1.5ps |
12kHz पेक्षा कमी किंवा fJ पेक्षा कमी किंवा 20MHz पेक्षा कमी |
||
|
टीप: स्थिरतेमध्ये पुरवठा व्होल्टेजमुळे +25 अंश, तापमान श्रेणीपेक्षा जास्त वारंवारता विचलन समाविष्ट असते |
||||
उत्पादन वैशिष्ट्ये

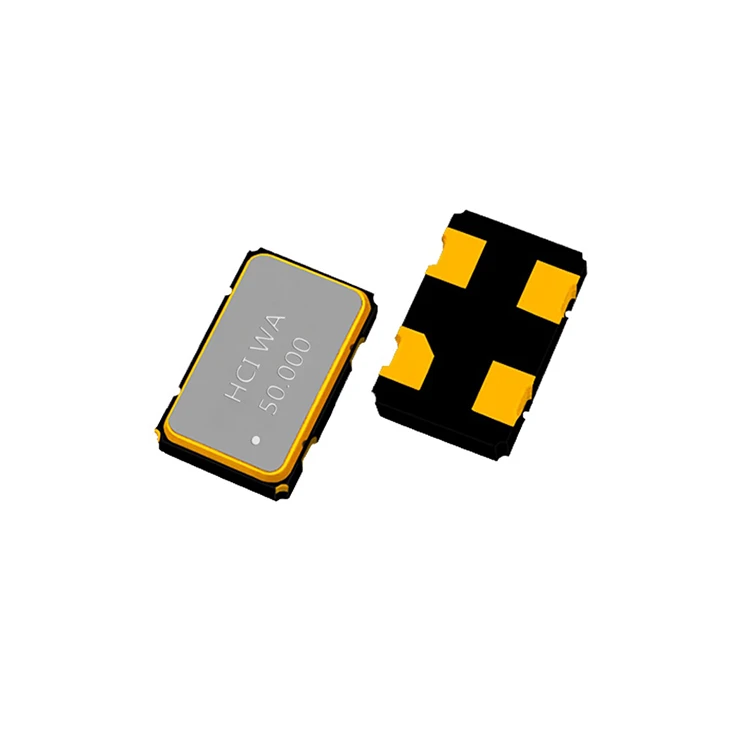

■ 4 सोल्डर पॅडसह लहान आकारमान 5.0x3.2x1.2
■ तापमान श्रेणीवर घट्ट स्थिरता
■ त्रि-राज्य कार्य सक्षम/अक्षम करा (पॅड १)
■ AEC-Q200 चे ऑटोमोटिव्ह अनुपालन उपलब्ध
अर्ज
- प्रोग्रामेबल ऑसिलेटर 5032 CP53H4 मालिका WiFi/WLAN/Ethernet/GPS, मोबाईल फोन, नोटबुक आणि DSC/PDA मध्ये लागू केली आहे.
उत्पादन फायदे
जलद वितरण
आम्ही जलद वितरणाची हमी देतो, लीड टाइम्स 1-2 आठवड्यांपर्यंत कमी असतात.
प्रोग्राम करण्यायोग्य लवचिकता
हे संपूर्ण प्रोग्रामेबिलिटीचे समर्थन करते, विशिष्ट अनुप्रयोग आवश्यकता पूर्ण करण्यासाठी सानुकूलित वारंवारता आणि कॉन्फिगरेशन सक्षम करते.
प्रमाणपत्र
5032 CP53H4 मालिका प्रोग्रॅमेबल ऑसीलेटर RoHS आणि REACH मानकांनुसार लीड-मुक्त आणि हॅलोजन-मुक्त होण्यासाठी तयार केले आहे.
वारंवार विचारले जाणारे प्रश्न
प्रश्न: प्रोग्रामेबल आणि फिक्स्ड-फ्रिक्वेंसी ऑसिलेटर्समधील मुख्य व्यापार-ऑफ काय आहेत?
उ: निवडीमध्ये लवचिकता आणि कार्यप्रदर्शन/किंमत यांच्यातील व्यापार-चा समावेश आहे.
1)Suzhou Hangjing's Fixed-फ्रिक्वेंसी ऑसीलेटर्स सामान्यत: चांगली स्थिरता आणि लोअर फेज नॉइज/झिटर देतात, जे उच्च-कार्यक्षमता ऍप्लिकेशन्ससाठी महत्त्वाचे असतात. ते अधिक किमतीत-उच्च-उत्पादनासाठी प्रभावी आहेत.
2)प्रोग्राम करण्यायोग्य ऑसीलेटर्स उत्कृष्ट लवचिकता प्रदान करतात, जे अभियंत्यांना अचूक पॅरामीटर आवश्यकता पूर्ण करण्यासाठी-मागणीनुसार वारंवारता प्रोग्राम करण्याची परवानगी देतात. ते देखील खूप कमी लीड वेळा (1 आठवड्याइतके लहान), प्रोटोटाइपिंग आणि विकासाला गती देतात.
